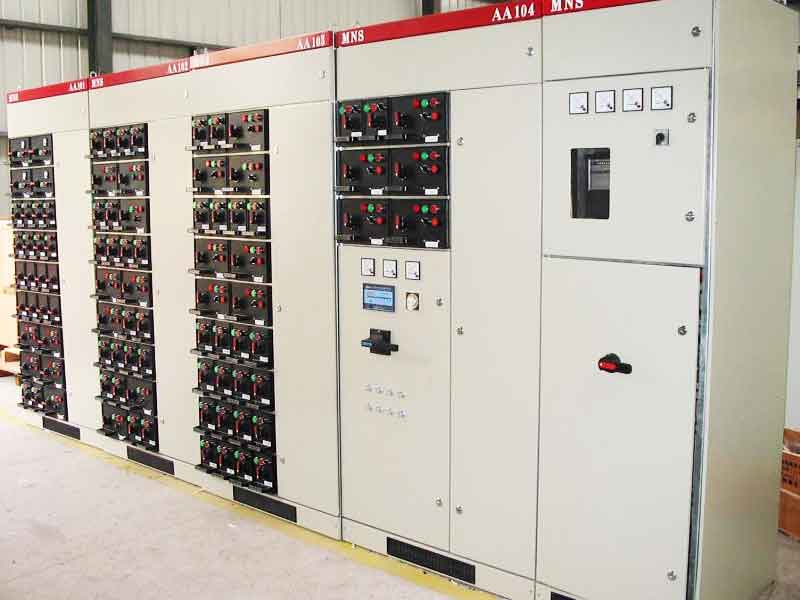

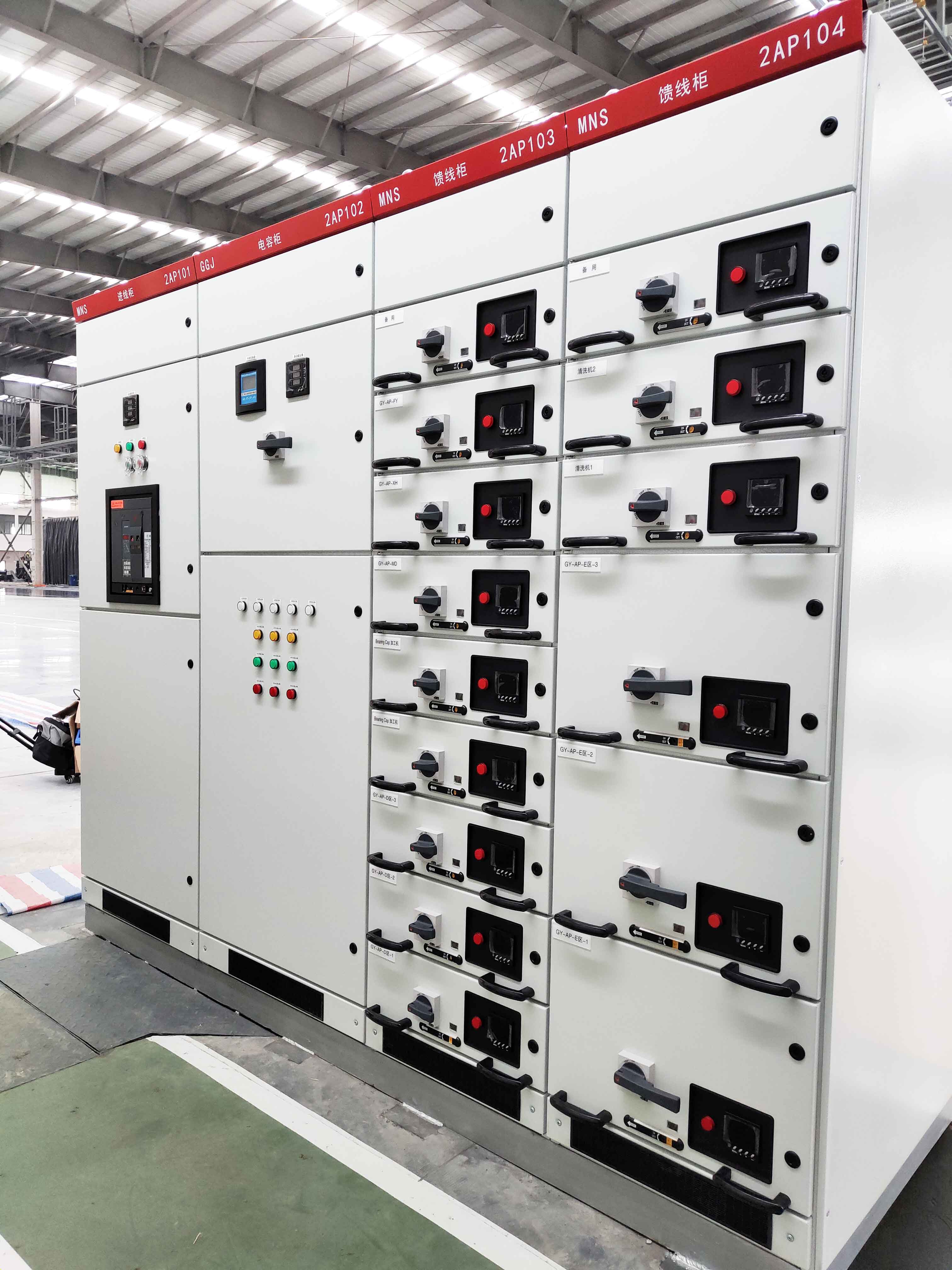

MNS型低壓成套開關設備是一種模塊化、多功能的低壓配電柜,應用于電廠、石油化工、工礦企業及高層建筑等領域中所有需要高可靠性場合的低壓配電、控制系統。
本開關柜由于引進了先進技術,并在其原有基礎上加以技術改進,使其更符合我國國情。柜體采用模數的C型材通用連接件來組成各種得以滿足各種需求的柜架結構,使其安全性能更可靠,同時加之將國外的功能板加以改型,以200mm為模數加以組合,使其更有利于PC柜與MCC混裝柜體的設計需求,抽出單元與柜具有可靠的聯鎖裝置,以防止在開關通電狀態上帶負荷拉閘,提高了其安全性,另外該柜體一般采用冷軋鋼板進行鈍化處理后組裝而成,也可根據用戶的不同需求采用敷鋁鋅鋼板。
一、特點
1、設計緊湊:以較小的空間能容納較多的功能單元。
2、結構通用性強,組裝靈活,以25mm為模數的C型型材能滿足各種結構型式、防護等級、使用環境的要求。
3、采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元。用戶可根據需要任意選用組裝,以200余種零件可以組成不同方案的柜架結構和抽屜單元。
4、安全性好:大量采用高強度阻燃型工程塑料組件,有效加強防護安全性能。
5、技術性能高:主要參數達到國內先進水平。
6、抽屜分為1/4單元抽屜、1/2單元抽屜和全寬度抽屜(抽屜高度:6E8E12E16E24E,E=25mm),所有零部件采用模具一次成型,真正實現同規格抽屜100%互換
7、儀表板采用開啟式空心結構,方便元器件安裝、接線及檢測,元器件安裝空間增大,能滿足96mmx96mm外形的數顯表安裝,還可以安裝其它燈鈕等元件,空心處用鋼板制作,方便制造開孔;
8、柜體防護等級為IP4X。
二、MNS的含義
MNS
m:標準模式
n:低電壓
s:開關配電裝置
三、正常使用環境條件
1、室內安裝;
2、環境空氣溫度不高于40,不低于-5,24小時內平均溫度不高于35;
3、空氣凈化:在40的高環境溫度下,相對濕度不得超過50%,在較低溫度下允許有較高的濕度,如20時為90%,當溫度變化時偶爾允許有少量冷凝。
4、標高不超過2000m;
5、污染等級為三級;
6、運輸和儲存過程中的溫度為-25~55,短時間內(不超過24h)可達70。
7、如果設備中使用的某些電氣部件和附件不符合上述條件,且使用條件不符合正常條件,制造商和用戶應協商解決。
四、結構說明
1、新型手搖式推進機構應用于單元抽屜,分手操和電操兩大類。為多圈省力推進方式,實現輕松、靈活、平穩推進與移出抽屜,三工位具有機械定位、顯示,并帶有位置聲音提示功能,推進630A的三極、四極方案抽屜輕松靈活;合閘聯鎖具有再扣復位功能,推進機構原理與聯鎖機構為同行業先進技術。
2、新型小型手拉式推進機構應用于1/2、1/4抽屜單元,具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能,開關再扣復位功能;
3、抽屜新型推進聯鎖機構具有分離、試驗、連接位置機械顯示,電氣接點與位置同步。
4、垂直通道:可選用半塊功能板或鐵制矩形通道,并能方便互換。
五、開關柜類型
1、動力中心柜(PC)可配國產的ME、DW15C等系列.也可配用國外品牌的F、MT等系列斷路器。
2、電動機控制中心柜(MCC)由大小抽屜組裝而成.各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。
3、功率因數自動補償柜。
六、抽屜類型
有五種標準尺寸,都是以8E(200mm)高度為基準
1、8E/4:在8E高度空間組裝4個抽屜單元。
2、8E/2:在8E高度空聞蛆裝2個抽屜單元。
3、8E:在8E高度空間組裝1個抽屜單元。
4、16E:在16E(400mm)高度空間裝1個抽屜單元。
5、24E:在24E(600mm)高度空間裝1個抽屜單元。
