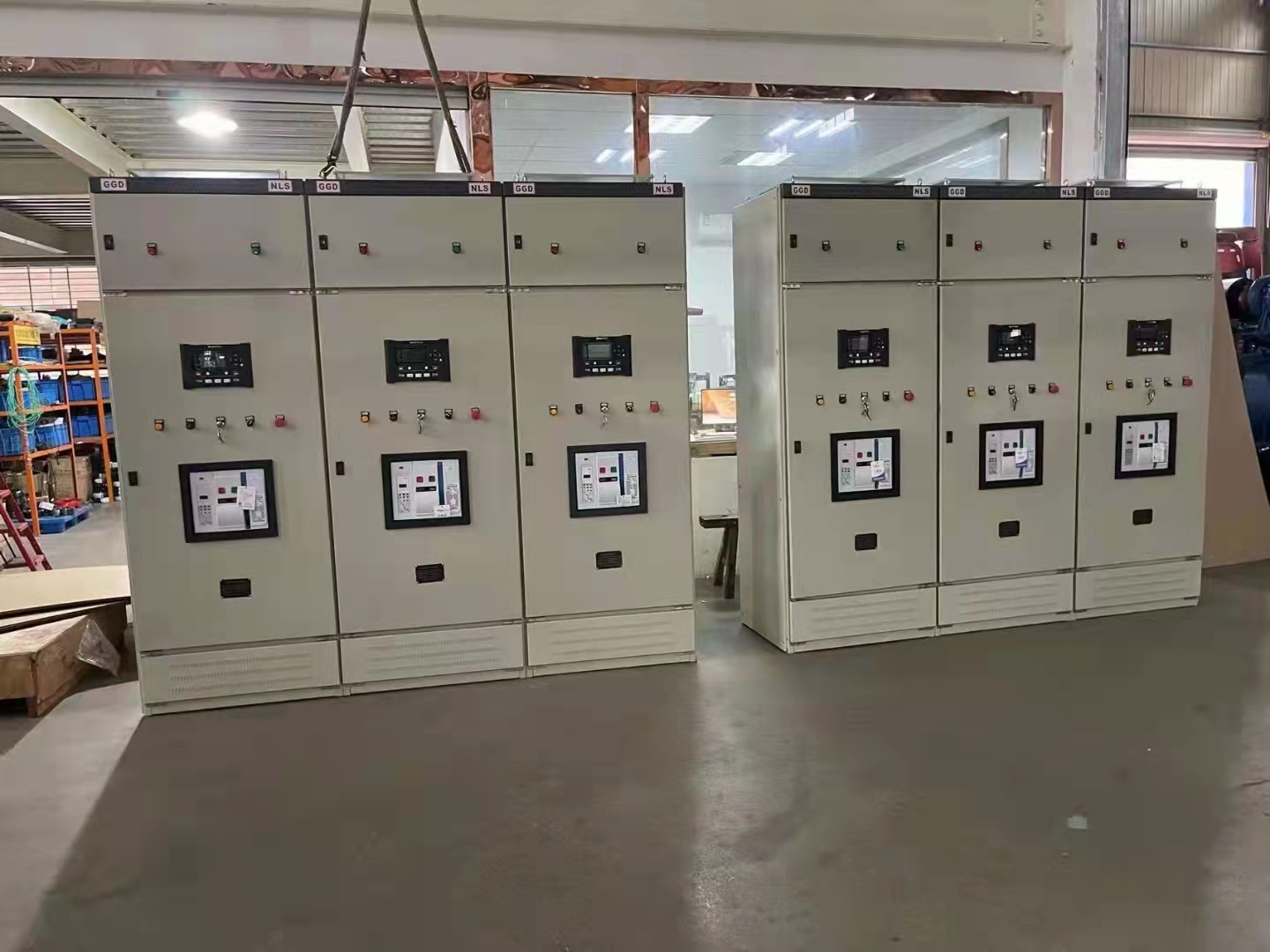

發電機組全自動控制屏：

　　　系統操作

　　1、手動操作

　　1.1開機前，先檢查相序是否正確，在相序未確認前，公共部分的控制開關（SA3）不能合閘。此步驟在調試機組以后的操作中可以省略。

　　1.2將操作屏上的選擇開關放置在＂手動＂（ＭＡＮ）位置。

　　1.3啟動第一臺發電機組。

　　1.4發電機組啟動正常后。按＂合閘＂鍵，空氣開關即合閘。

　　1.5啟動第二臺發電機組。

　　1.6發電正常后，查看兩臺機的電壓，頻率是否一致，不一致則調到一致后，按＂合閘＂鍵，自動同步器檢測同步后指示開關合閘。

　　1.7停機時，如在并車和負載的情況下，為避免對負荷空氣開關和發電機造成損害，并保正其他發電機的供電質量，并車柜有＂軟＂卸載功能，調節速度微調降低需要停機的一臺機的轉速使之負荷逐漸減少到一定值時，按＂分閘＂,后停機。

　　1.8如發生緊急狀態,可按急停開關,發電機即時分閘并停機。

　　2、自動操作

　　2.1將操作屏上的選擇開關放置在＂自動＂（AUTO）位置。

　　2.2市電停電優先自啟動第一臺發電機組。（也可手動操作）。

　　2.3第一臺機組啟動正常并延時5秒（可調，用于機組正常運行）,直接并入總匯流排,發電供電。

　　2.4第一臺機組啟動2秒后，自啟動第二臺機組,延時5秒（可調，用于機組正常運行）,其速度受同步器控制.當該機的電壓頻率,相位與匯流排的電壓頻率相位相同時,同步器發出合閘信號。

　　2.5在單機運行狀態下，如果其中一臺出現故障,則自啟動第二臺機組。

　　2.6當發電機組并車控制屏的負荷空氣開關并機合閘后,功率平衡器開始工作.各運行負載的發電機功率按預先設定的負荷分配參數自動平衡.

　　2.7停機時，如在并車和負載的情況下，為避免對負荷空氣開關和發電機造成損害，并保正其他發電機的供電質量，并車柜有＂軟＂卸載功能，調節速度微調降低需要停機的一臺機的轉速使之負荷逐漸減少到一定值時，按＂分閘＂,后停機。

　　2.8如發生緊急狀態,可按急停開關,發電機即時分閘并停機。
