一、概述

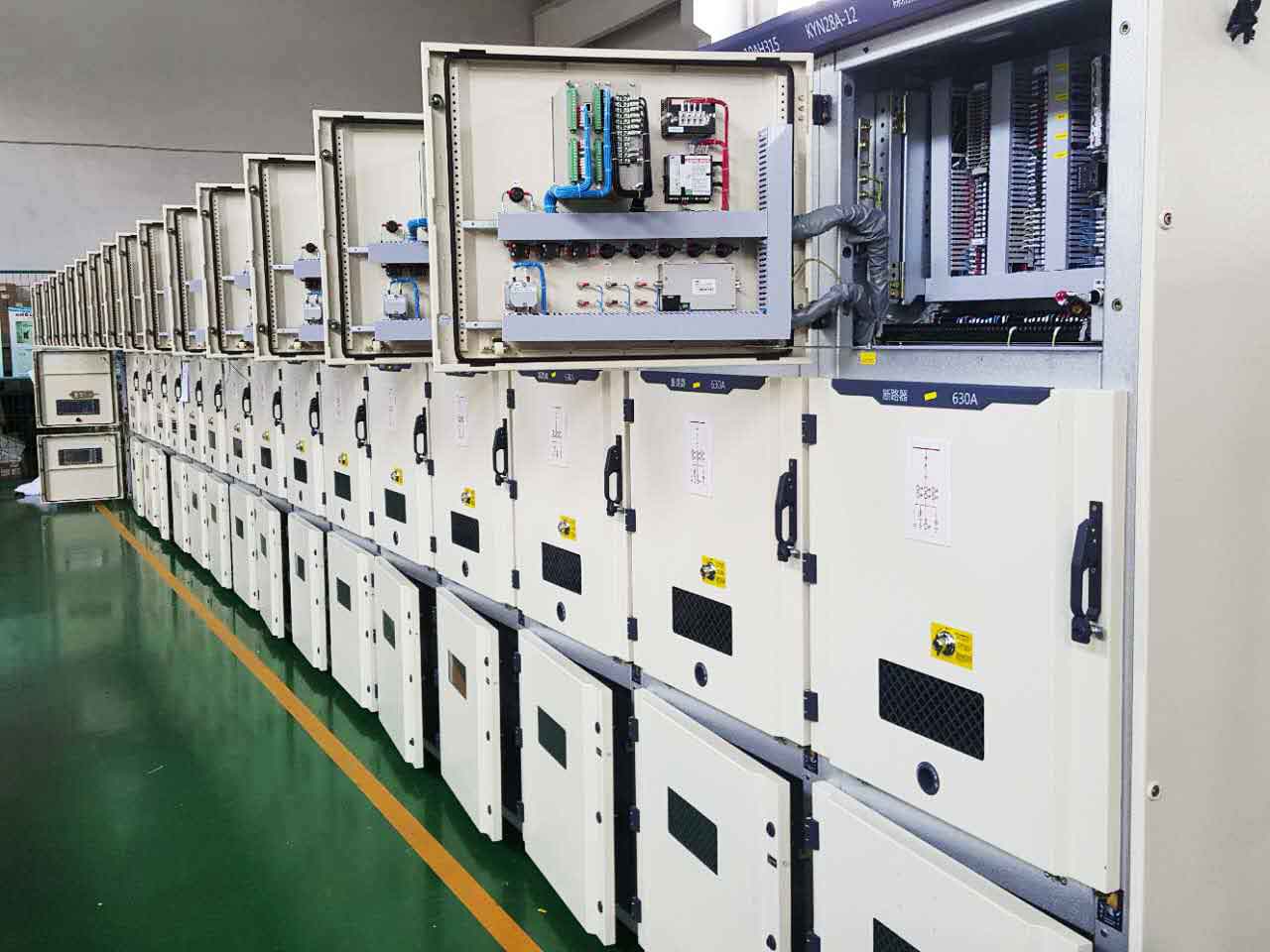

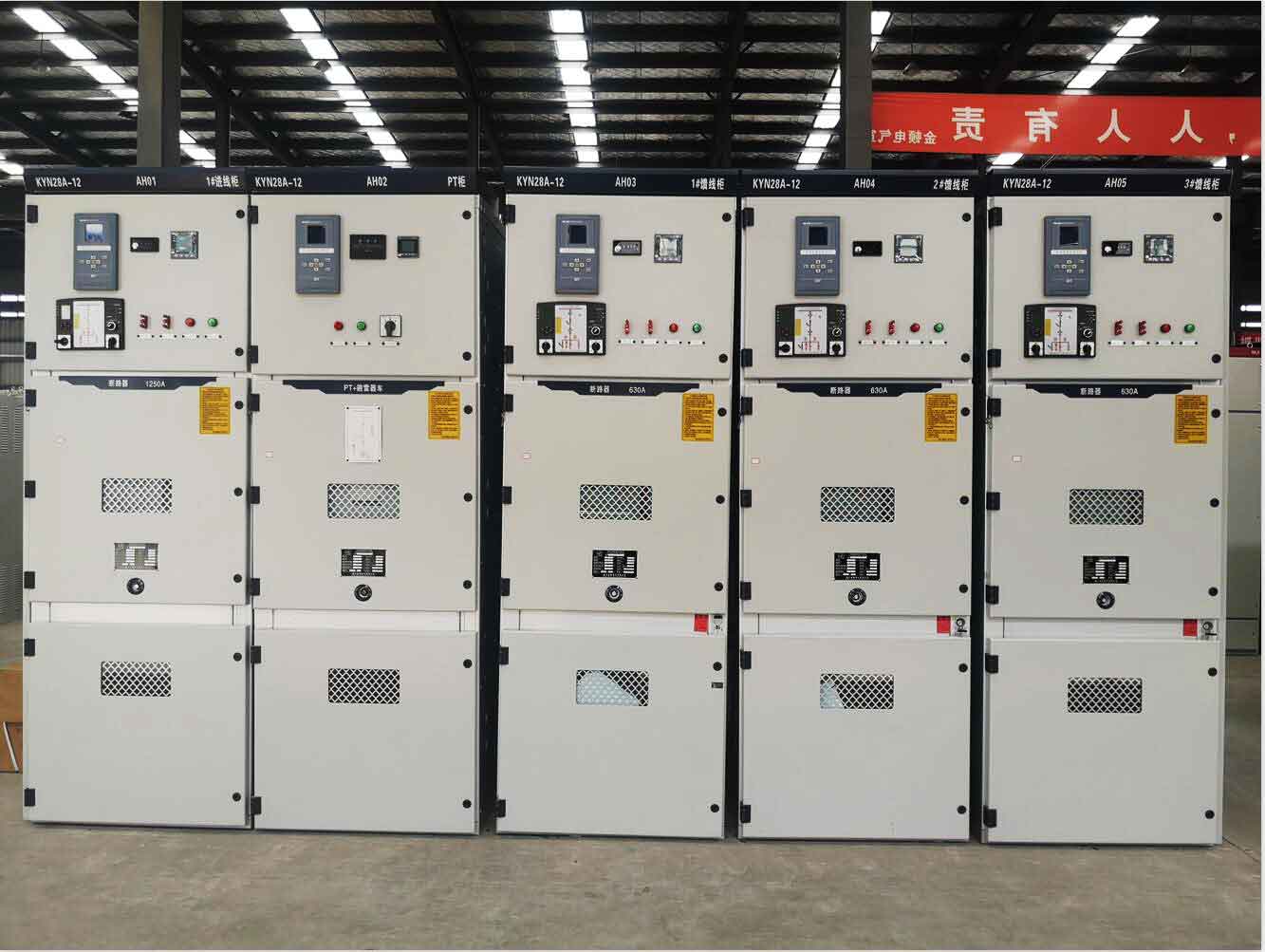

KYN28-12型交流金屬封閉鎧裝中置式開關設備，適用于三相交流50Hz、額定電壓3~12kV的單母線及單母線分段系統，主要用于發電廠、變電站及工礦企業、高層建筑等變配電系統中接受和分配電能，用于接受和分配電能并參電路實行控制、保護及監測。
符合標準：
GB3906-91《3～35kV交流金屬封閉開關設備》
GB11022-89《高壓開關設備通用技術條件》
IEC298(1009)《額定電壓1kV以上50kv及以下交流金屬閉開關設備和控制設備》
DL404-91《戶內交流高壓開關柜訂貨技術條件》
二、產品特點
1、柜體為組裝式結構設計，采用拉鉚螺母和高強度螺栓（8.8級）聯接組裝而成，外殼采用進口的厚度為2mm敷鋁鋅鋼板，門板材料為優質冷軋鋼板并采用樹脂粉末靜電噴涂工藝，外形美觀大方，安裝維修方便。
2、板材經數控進口設備加工折彎工藝，使柜體比同類設備整體重量輕，機械強度好，外殼防護等級IP4X，且精度高，便于裝配及實現材料統一化。
3、設有相互獨立的功能隔室，通過金屬隔板分隔成斷路器室、母線室、電纜室、繼電器儀表室。斷路器室、母線室和電纜室均設有獨立的泄壓通道。
4、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。
5、手車根據用途不同可分為斷路器手車、電壓互感器手車、計量手車、隔離手車和避雷器手車等，相同用途的手車具有互換性。
6、開關柜面板開有觀察窗，可以看到斷路器手車上的分/合按鈕及斷路器機械位置指示器以及彈簧的儲能/釋放狀態指示器，并可手動分/合斷路器和儲能。
7、柜內帶電母線采用優質熱縮套管套裝，母線為銅質材料，搭接處壓花鍍錫處理。
8、電纜室內單獨設有接地銅排，貫穿整個排列并與柜體接觸良好，供直接接地元件使用，使整柜都處于良好的接地狀態之中。
9、既可配用VD4、HVX、3AE8-EP、EV12S等進口品牌斷路器，又可配用VKN、VEP、VBG、VS1等國產品牌斷路器，滿足不同用戶的需求。
10、開關柜的結構適應性強，主接線方案可以達到100多種，以滿足用戶的需求。
三、使用環境條件
1.環境溫度：最高溫度+40℃，低溫度-10℃。
2.環境濕度：日平均相對濕度≤95%,月平均相對濕度≤90%
3.海拔高度：1000m以下
4.抗地震度：地震烈度不超過8度
5.周圍空氣應不受腐蝕性可燃?xì)怏w、水蒸汽等明顯污染。
6.無經常性的劇烈震動場所。嚴酷條件下嚴酷度設計滿足I類要求。
7.在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商。
四、技術參數
|
序號 |
項 目 |
單位 |
技 術 參 數 |
|||
|
1 |
額定電壓 |
kV |
3.6 |
7.2 |
12 |
|
|
2 |
額定頻率 |
Hz |
50 |
|||
|
3 |
主母線額定電流 |
A |
630 1250 1600 2000 2500 3150 |
|||
|
4 |
分支母線額定電流 |
A |
630 1250 1600 2000 2500 |
|||
|
5 |
1min工頻電壓（有效值） |
相間、相對地 |
kV |
18 |
23 |
42 |
|
隔離斷口 |
20 |
28 |
75 |
|||
|
雷電沖擊電壓（峰值） |
相間、相對地 |
kV |
40 |
60 |
48 |
|
|
隔離斷口 |
46 |
70 |
85 |
|||
|
輔助控制回路1min工頻耐受電壓 |
V |
2000 |
||||
|
6 |
額定短路開斷電流 |
kA |
25 31.5 40 |
|||
|
7 |
額定短路關合電流（峰值） |
kA |
63 80 100 |
|||
|
8 |
額定短時耐受電流（4s） |
kA |
25 31.5 40 |
|||
|
9 |
額定峰值耐受電流 |
kA |
63 80 100 |
|||
|
10 |
輔助控制回路額定電壓 |
V |
~110 -110 ~220 -220 |
|||
|
11 |
操作順序 |
|
分—0.3s—合分—180s |
|||
|
12 |
防護等級 |
|
外殼IP4X 隔室間、斷路器室打開時IP2X |
|||
|
13 |
外形尺寸（寬×深×高） |
mm |
800×1500（1660）×2300 1000×1500（1660）×2300 |
|||
|
14 |
重量（斷路器柜） |
kg |
約850 |
|||
