1、并機工作原理

　　并市電模式下，當市電停電時，市電開關自動跳閘，這時市電開關內送出一個市電失電信號和市電開關跳閘信號，同時到各臺機組的控制器上，如果控制器處于自動狀態時，控制器收到啟動信號后，延時幾秒鐘后（0-30S可調）啟動機組預供滑油系統，使機組預潤滑，再延時幾秒后（0-30S可調）啟動機組，各機組運行正常后，電壓、頻率都一致。首先第一臺機組自動合閘，另一臺機組經過自動同步追蹤系統自動追蹤，同步合閘，并網運行，機組并網成功后，各機組通過自動負載分配器自動進行負載分配。當市電來電時，市電轉換開關柜送出一個市電有電信號和市電開關合閘信號到各發電機控制器上，各發電機便分閘延時停機，從而實現自動開機、自動并網、自動卸載停機。

　　并機模式下，如果控制器處于自動狀態下，控制器收到啟動信號后，各臺機組啟動，首先第一臺機組自動合閘，當此機組正常運行后，另一臺機組自動根據母排電參數進行追蹤同步合閘。并機后，各機組通過自動負荷分配器自動進行負載分配及無功分配。啟動信號消失后，機組自動卸載停機。

　　2、并機功能簡述

　　眾智控制器是為在備用和并聯模式下單臺和多臺發電機組工作的綜合控制器。模塊構造允許升級到不同的復雜水平，以便為各種各樣的顧客應用程序提供最好的解決方案。模塊可選擇多種操作模式，可以滿足單、多機并網、多機并機、多機負荷調峰、單機備用等要求。

　　并機柜具有齊全的保護功能：過電壓、欠電壓、過電流、短路保護、漏電保護、過頻率、低頻率保護、相序保護、蓄電池過、欠壓保護、逆功保護等。保護參數可以通過模塊設定達到用戶的各方面要求。

　　并機柜具有開放的通訊接口，支持RS485、CAN總線及MODUS通訊協議。用戶可以通過眾智自帶的軟件加上相應的通訊硬件或是自編上位軟件對發電機系統進行遠程監控。

　　3、并機滿足條件及介紹

　　當兩臺及以上發電機組聯合在一起向負荷供電時，或者當一臺或多臺發電機組聯合在一起向電網供電時，需要加裝發電機并機/并網柜，系統才能達到聯合供電的要求，使發電機正常工作。

　　并機/并網柜系統主要由開關柜、綜合保護器、并機控制系統等組成，根據不同的用途，大致分為如下幾類：

　　1、發電機組作為主用。（沒有電網，或一直發電）

　　a、并電網發電b、向某些范圍設備和生活供電

　　2、發電機組作為備用。（當市電停電時使用）

　　a、一般工廠備用b、樓宇備用c、特殊場合備用（如電廠醫院，生物，通訊等）

　　不同的用途，配置也相應的有些改變?？蛻?hù)可以參看說明書，根據需要選擇。

　　并機需要滿足如下基本條件：

　　1、電壓相等

　　2、頻率相等

　　3、相序一致

　　4、相位相等

　　5、輸出特性相等

　　只有滿足以上五個基本條件才可以并機。

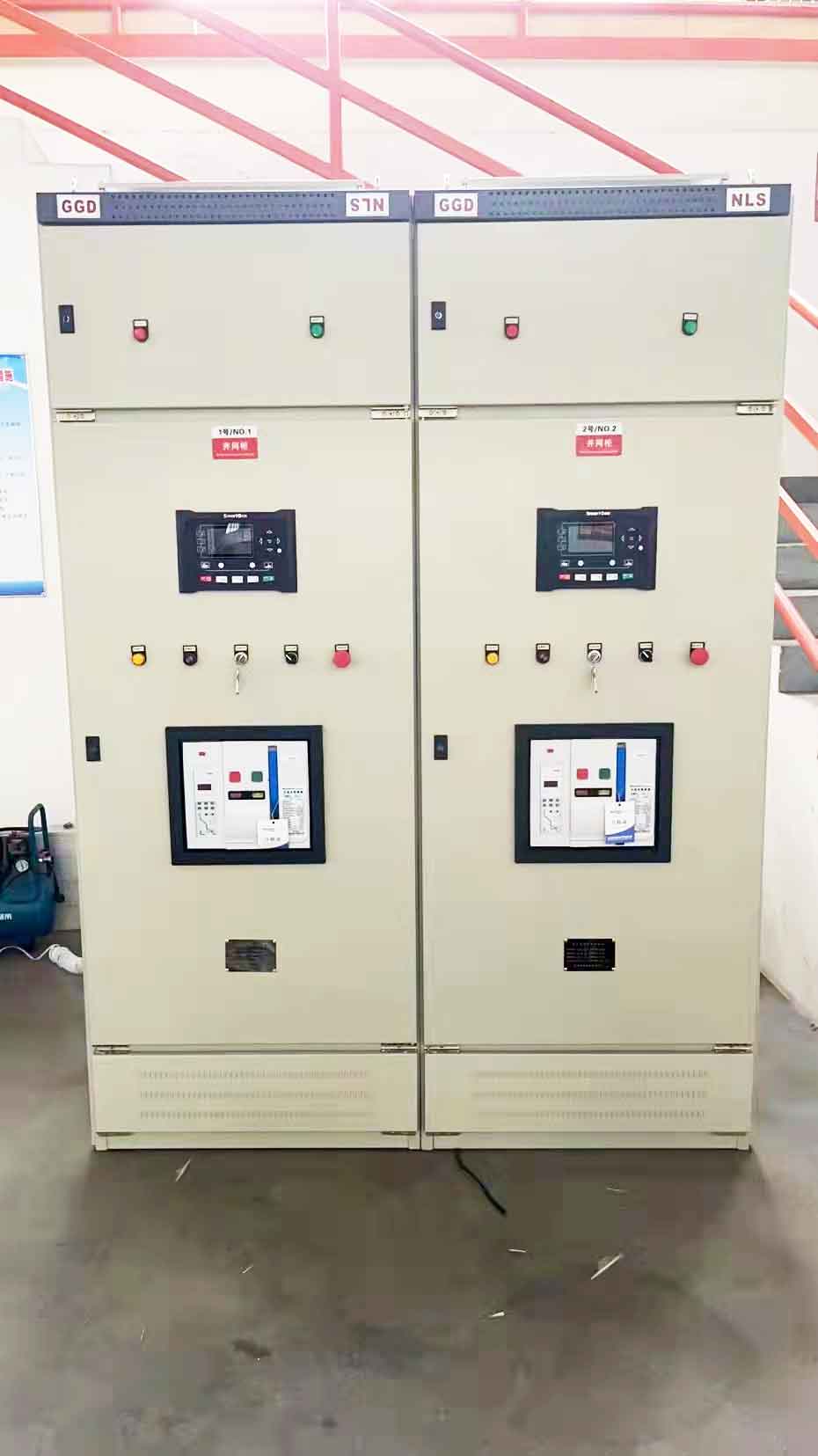

　　4、發電機并機柜性能

　　A:自動控制并機：手動啟動其中一臺送電機，（必要時，也可以?xún)膳_(tái)同時啟動，并機后再送電）當這臺機滿載時，下一臺自動啟動并機送電，功率自動平分、當負載下降后，發電機可自動退出其中一臺停機，經過30秒冷卻運行后自動停機，恢復到自動待機備用狀態。由其中一臺送電。

　　B:人工選擇控制：即可以人為在并柜上操作啟動發電機，可用自動和手動并機、開機臺數可以由人工控制、也可以負載大小控制。

　　C:保護功能：過電流保護、反功率保護、自動跟蹤同步，準同期合閘并機保護。

　　5、自動并機柜的功能與使用

　　自動并機：當機組啟動成功后，送電至并機柜，需并機時，由同步器檢測信號，作用電調，將待并機組的頻率和相位自動調節與母線一致，發出并機信號，作用空氣開關合閘、并機。

　　1．自動分配負荷：

　　當2臺及以上機組并機完畢后，機組開始帶負荷運行，負荷分配器將作用電調，根據機組的功率，按比例分配負荷。

　　2．調峰：（備選項）

　　當2臺及以上機并聯運行，在負荷變化時，可根據負荷率的大小，增減運行機組的臺數。一般當負荷率低于35%時，將解列機組，負荷率高于80%時將啟動，并列機組，以使機組運行在最經濟的狀態。此種功能要求發電機組有自啟動功能，才能完成。

　　3．保護功能：A：同步保護；B：逆功率保護；C：過電流和短路保護（由保護器完成）；D：過壓、欠壓保護（備選）
