一、概述

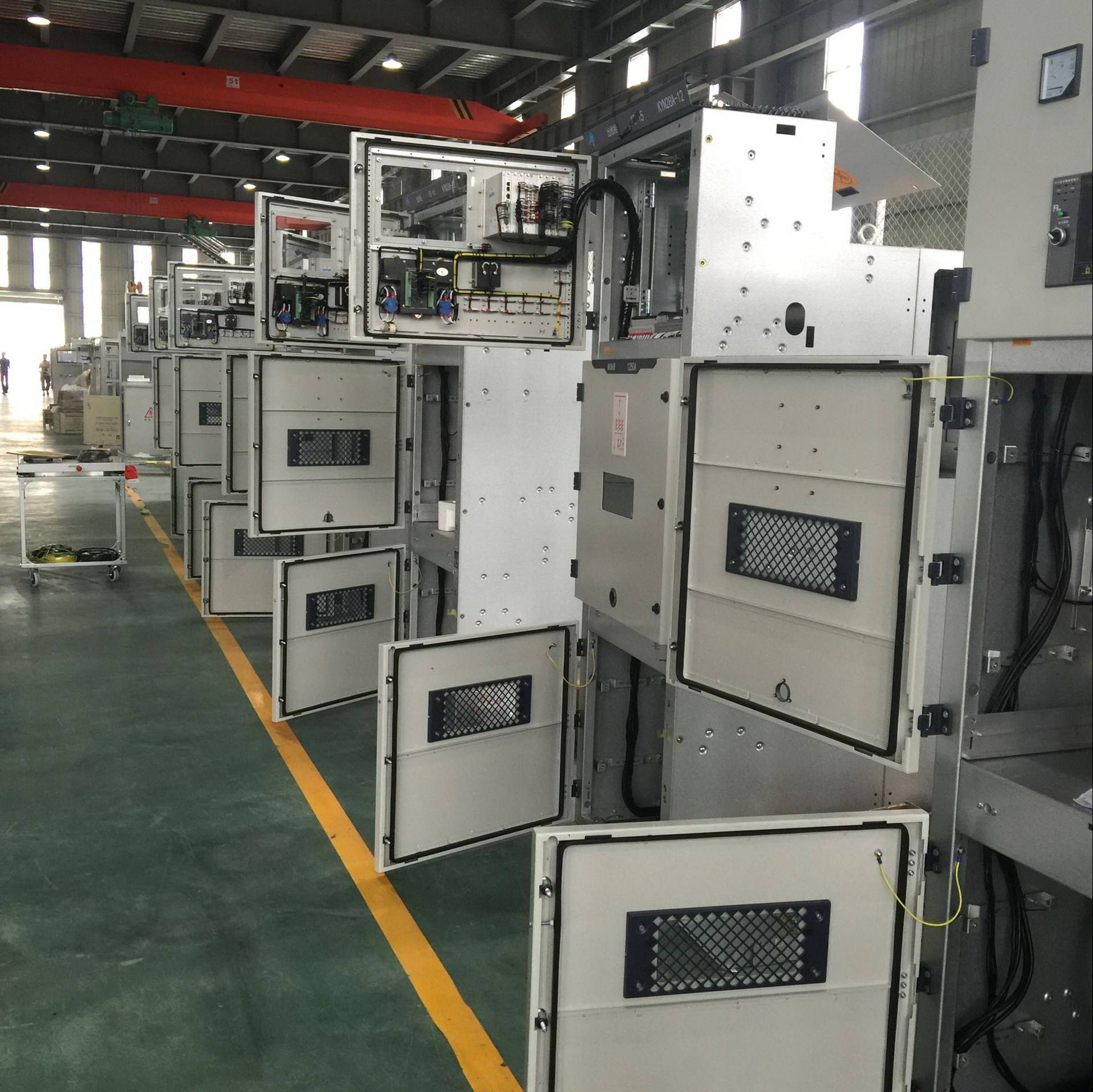

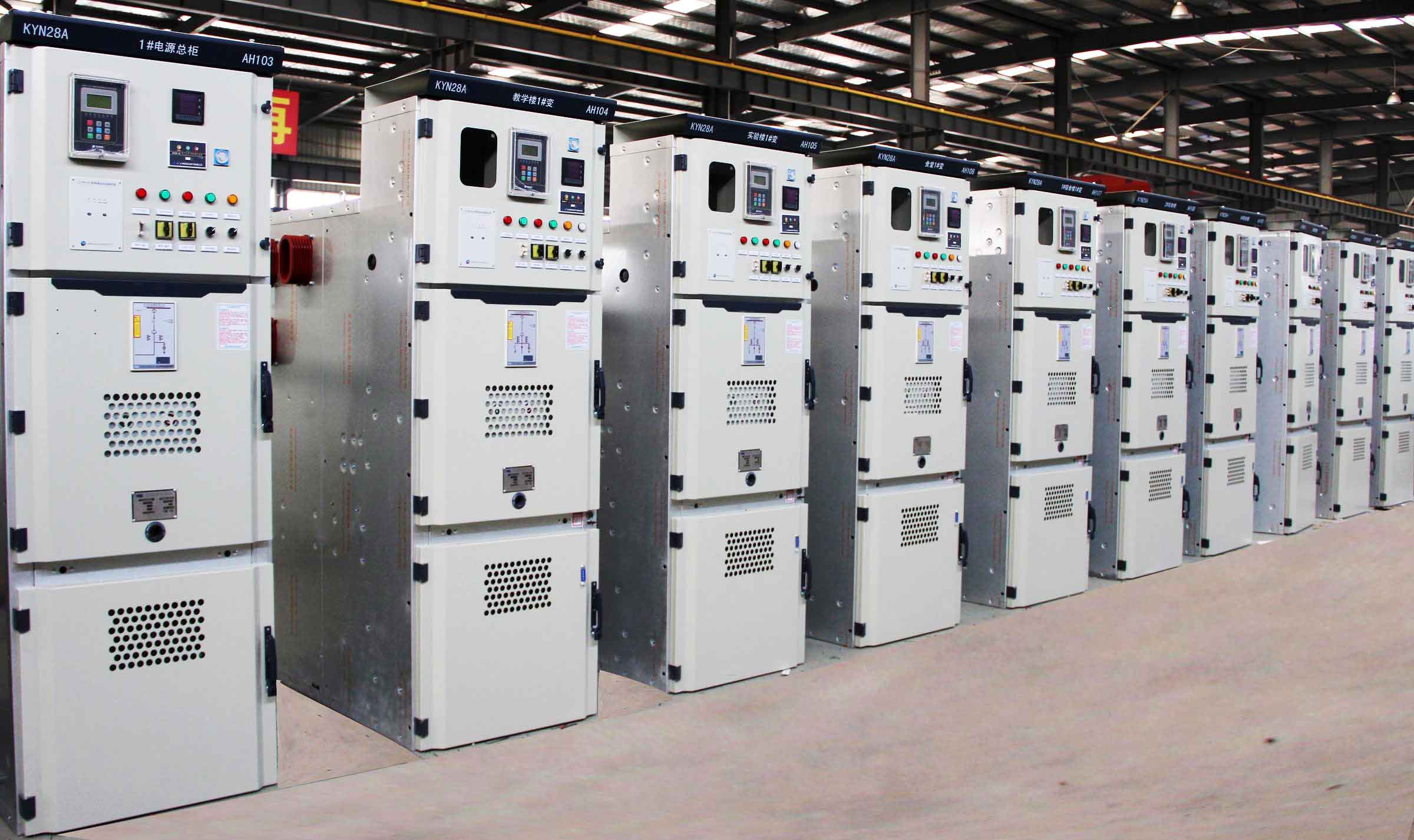

KYN28A-24鎧裝移開式交流金屬封閉開關設備以下簡稱開關設備，適用于戶內三相50/60Hz、額定電壓24KV的電力系統中、主要應用于發電廠、變電所、工礦企業及高層建筑中，作為接受和分配電能并對電路實行控制、保護和監測。
KYN28A-24開關設備具有各種防止誤操作的功能，包括防止帶負荷移動手車，防止接地開關閉合位置合斷路器、防止帶電合接地開關和防止誤入帶電隔室等功能。KYN28-24開關設備配置性能優良的ZN73系列中置式高壓交流真空斷路器及固封式真空開關。開關設備二次回路配置先進可靠的控制保護元件；母線采用熱縮絕緣材料或環氧涂覆的絕緣手段，優化電極形狀，柜體結構緊湊。KYN28-24型開關設備是技術先進、性能穩定、結構合理、使用方便、安全可靠的配電設備。
型號及含義
K Y N 28A - 24 Z
| | | | | |________真空斷路器
| | | | |_____________額定電壓（KV)
| | | |_____________________設計序號
| | |____________________________戶內
| |_________________________________移開式
|______________________________________金屬鎧裝式
二、產品特點
1、簡單有效的“五防”閉鎖，防止誤操作；
2、可配用VS1、VW1、VD4、3AH等真空斷路器；
3、可配用電壓互感器手車、隔離手車、熔斷器手車等，相同用途的手車具有互換性；
4、柜體可靠墻安裝、柜前維護，減少占地面積；
5、斷路器室和電纜室可分別加裝加熱器，防止、凝露與腐蝕發生；
6、電纜室空間充裕、可連接多根電纜；
7、開關柜的外殼防護等級達到IP4X，各隔室防護等級為IP2X；
8、材質可選用鍍鋅板或敷鋁鋅板制作；
9、開關柜門采用靜電噴塑，使其表面具有抗撞擊、耐腐蝕、外形美觀（顏色可由用戶自定）
三、使用環境條件
1、環境溫度：不高于+40℃，不低于-15℃。且24h內平均溫度不超過+35℃；
2、溫度條件如下：日相對濕度的平均值不超過95%；月相對濕度的平均值不超過90%；日水蒸氣壓力的平均值不超過2.2kpa；月水蒸氣的平均值不超過1.8kpa；
3、海拔不超過1000m；
4、周圍空氣沒有明顯地收到塵埃、煙、腐蝕性或可燃性氣體、蒸汽或鹽霧的污染；
5、來自開關設備和控制設備外部的震動或地動是可以忽略的；
6、在二次系統中感應的電磁干擾的幅度值不超過1.6KV。
6、在二次系統中感應的電磁干擾的幅度值不超過1.6KV。
四、技術參數
|
序號 |
項 目 |
單位 |
技 術 參 數 |
|
|
1 |
額定電壓 |
kV |
24 |
|
|
2 |
額定頻率 |
Hz |
50 / 60 |
|
|
3 |
主母線額定電流 |
A |
630 1250 1600 2000 2500 3150 |
|
|
4 |
分支母線額定電流 |
A |
630 1250 1600 2000 2500 |
|
|
5 |
1min工頻電壓（有效值） |
相間、相對地 |
kV |
65 |
|
隔離斷口 |
79 |
|||
|
雷電沖擊電壓（峰值） |
相間、相對地 |
kV |
125 |
|
|
隔離斷口 |
145 |
|||
|
輔助控制回路1min工頻耐受電壓 |
V |
2000 |
||
|
6 |
額定短路開斷電流 |
kA |
20 25 31.5 |
|
|
7 |
額定短路關合電流（峰值） |
kA |
50 63 80 |
|
|
8 |
額定短時耐受電流（4s） |
kA |
20 25 31.5 |
|
|
9 |
額定峰值耐受電流 |
kA |
50 63 80 |
|
|
10 |
輔助控制回路額定電壓 |
V |
直流或交流110/220 |
|
|
12 |
防護等級 |
|
外殼IP4X 隔室間、斷路器室打開時IP2X |
|
|
13 |
外形尺寸（寬×深×高） |
mm |
1000×1810×2450 |
|
|
14 |
重量（斷路器柜） |
kg |
約1440 |
|
