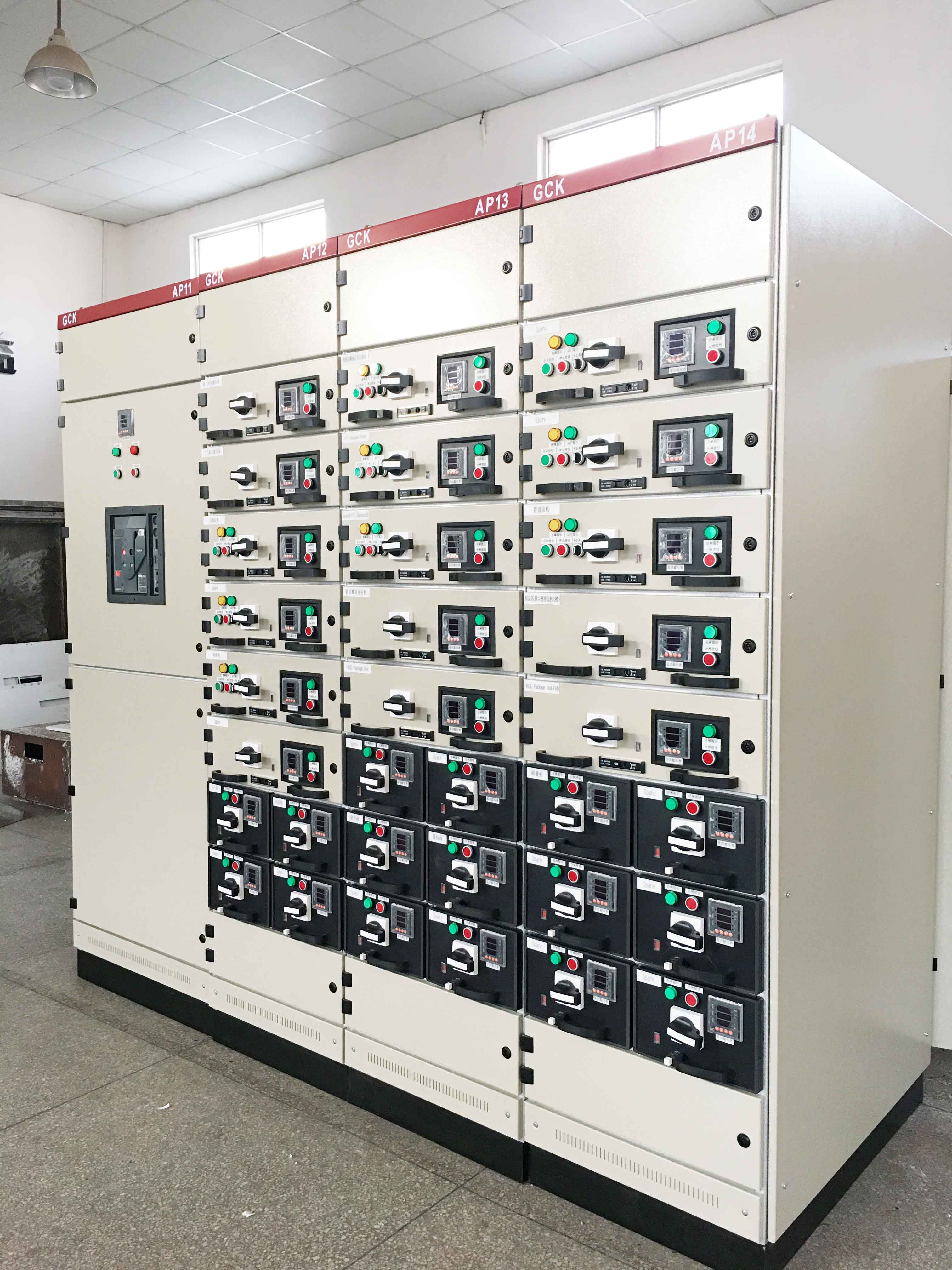

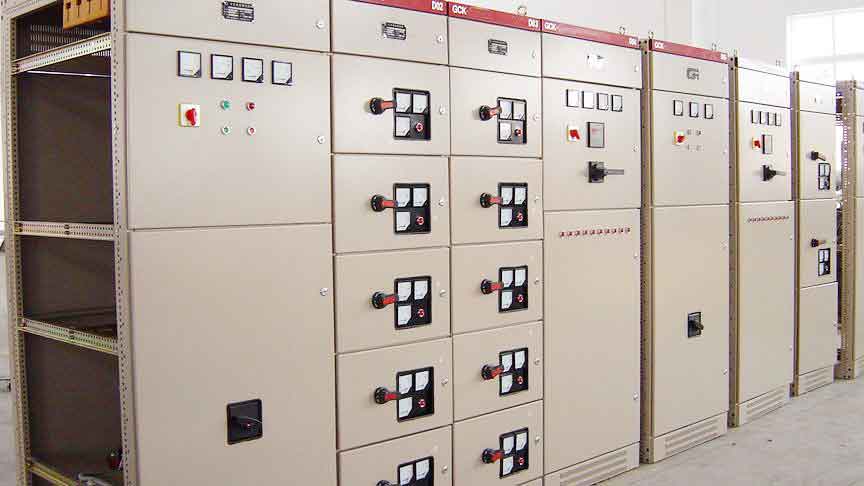

GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz最大工作電壓至660V，最大工作電流至3150A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。
一、主要特點
1、框架為組合式結構，基本骨架由C型鋼材組裝而成;
2、每一個柜體分隔為三個室，即水平母線室、抽屜小室、電纜室。各隔室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故;
3、設計緊湊：以較小的空間容納較多的功能單元;
4、結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要;
5、抽屜采用雙折邊定位槽鉚釘鉚接工藝，同時雙折邊、鉚釘工藝解決了板材毛刺、自攻螺絲尖傷手的缺陷;
6、抽屜分為1/4單元抽屜、1/2單元抽屜和全寬度抽屜（抽屜高度:6E8E12E16E24E，E=25mm），所有零部件采用模具一次成型，真正實現同規格抽屜100%互換。
7、儀表板采用開啟式空心結構，方便元器件安裝、接線及檢測，元器件安裝空間增大，能滿足96mmx96mm外形的數顯表安裝，還可以安裝其它燈鈕等元件，空心處用鋼板制作，方便制造開孔;
8、柜體防護等級為IP4X。
二、使用條件
1、周圍空氣溫度不高干+40℃，不低于-15℃，且日平均溫度不高于+35℃；
2、空氣清潔，相對濕度在最高溫度+40℃時，不超過50％；在較低溫度時，允許有較高的濕度，例如：+20℃時為90％；允許由于溫度變化可能會產生的凝露；
3、海拔高度不超過2000m；
4、設備應安裝在無劇烈震動、無腐蝕，無有害氣體、蒸汽、導電性或爆炸性塵埃場所。
5、設備安裝時與垂直面的傾斜度不超過5％。
注:用戶有特殊要求或上述使用條件不能滿足時，應和制造廠協商解決內部結構
1、柜體由薄鋼板沖壓成形，采用以20mm為模數的標準化設計，結構零-件通用性強，機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3、柜體結構零件的表面保護層有鍍鋅或靜電粉末噴涂二種，色澤美觀質量可靠。
4、機械聯鎖：MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可藉解鎖裝置在通電情況下開啟小室門，檢視抽屜內部。
5、受電開關、聯絡開關及MCC柜的抽屜都具有三個位置：接通位置、試驗位置及斷開位置。
6、開關柜的頂部根據受電或聯絡需要可裝母線橋，母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。
三、內部結構
1、柜體由薄鋼板沖壓成形，采用以20mm為模數的標準化設計，結構零-件通用性強，機械強度高。
2、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3、柜體結構零件的表面保護層有鍍鋅或靜電粉末噴涂二種，色澤美觀質量可靠。
4、機械聯鎖：MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可藉解鎖裝置在通電情況下開啟小室門，檢視抽屜內部。
5、受電開關、聯絡開關及MCC柜的抽屜都具有三個位置：接通位置、試驗位置及斷開位置。
6、開關柜的頂部根據受電或聯絡需要可裝母線橋，母線橋離柜頂高度及母線橋的長度可根據用戶需要由制造廠設計配套供應。
四、技術參數
四、技術參數
|
序號 |
項 目 |
技 術 參 數 |
|||
|
1 |
符合標準
|
IEC439,NEMA,ICS-2-322 |
|||
|
2 |
防護等級 |
ICE IP40,NEMA TYPE-1 |
|||
|
3 |
額定工作電壓 （V） |
AC380 |
|||
|
4 |
頻率 （HZ） |
50/60 |
|||
|
5 |
額定絕緣電壓 （V） |
660/1000 |
|||
|
6 |
額定電流（A） |
水平母線 ≤4000 |
|||
|
7 |
垂直母線（MCC） 1000 |
||||
|
8 |
母線額定短時耐受電流（KA/1S） |
50 / 80 |
|||
|
9 |
母線額定峰值耐受電流（KA/0.1S） |
105 / 176 |
|||
|
10 |
工作試驗電壓（V/min） |
主電路 2500 |
|||
|
11 |
輔助電路 1760 |
||||
|
12 |
母線 |
三相四線制 A、B、C、N |
|||
|
13 |
三相五線制 A、B、C、N、PE |
||||
|
14 |
防護等級 |
IP30 / IP40 |
|||
