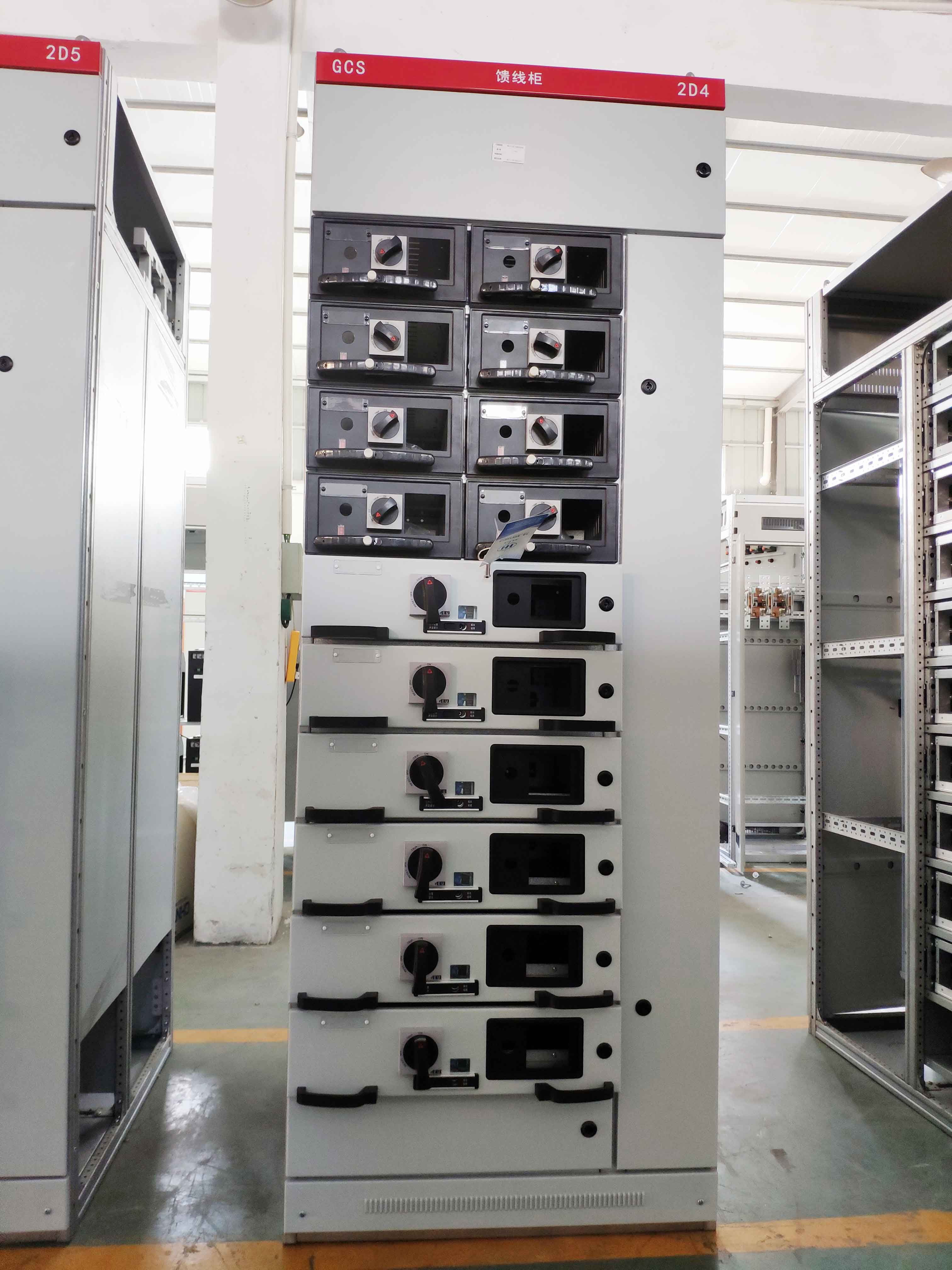

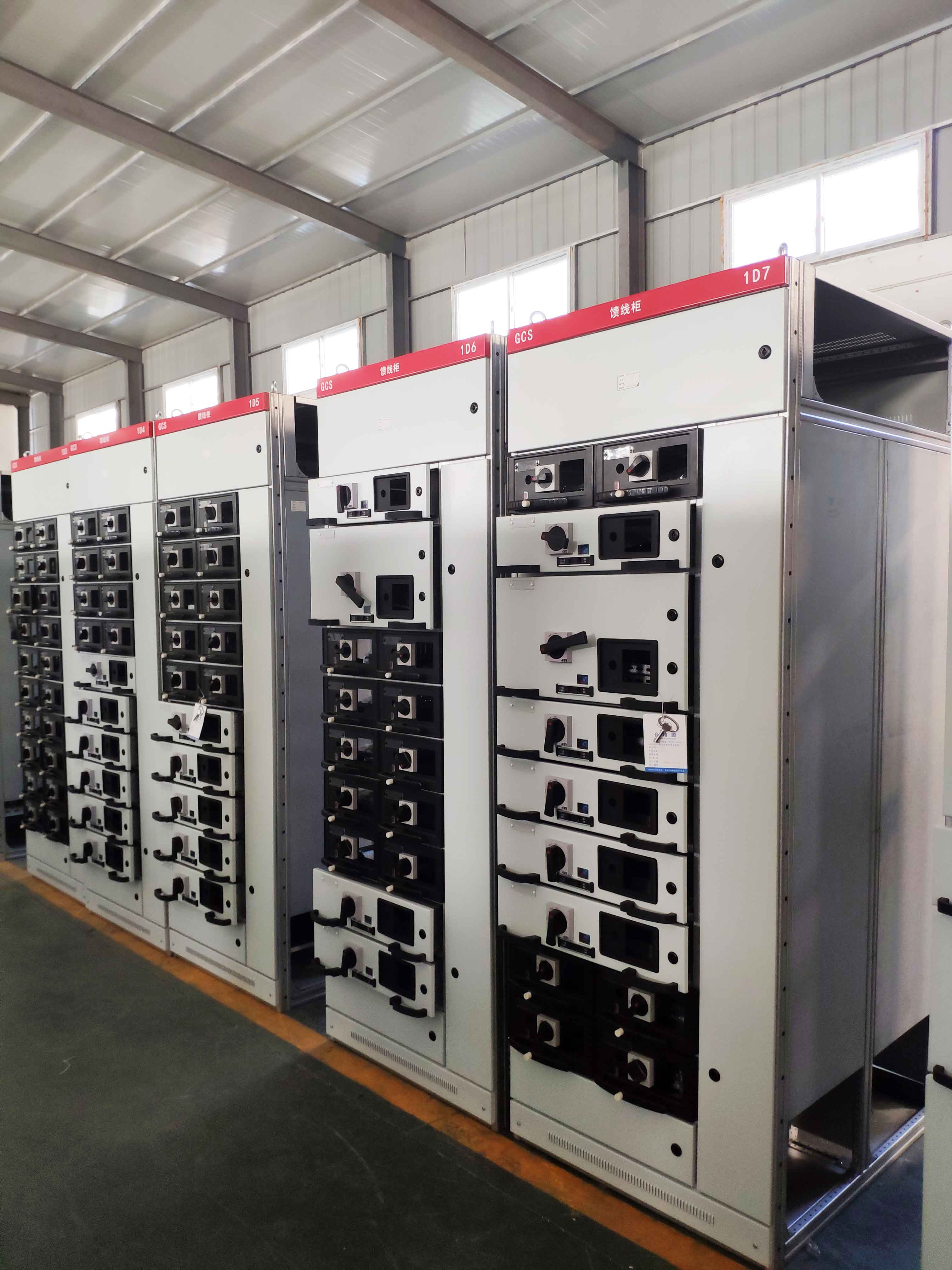

GCS型低壓抽出式開關柜，適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為400V、660V，額定電流為5000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

　　本產品符合GB7251.1-2005《低壓成套開關設備和控制設備》, IEC60439-1《低壓成套開關設備和控制設備》等標準的要求。

　　（1）、結構特點

　　GCK柜體采用封閉式結構，骨架用雙翼型材和特制的聯結件用緊固件組合而成，它至少具有一組水平母線并包括若干個抽出式控制單元或饋電單元。單元按上下重疊方式安置于柜體中，電能可以通過連接到水平母線的垂直母線或分支母線分配給每個功能單元。柜門、側板、頂蓋、后門、護板等外觀可見部件均采用環氧粉末靜電噴涂處理，涂層均勻美觀耐腐蝕。內部隔板則采用電鍍處理。利用隔板可將柜分成幾個隔室(母線隔室，電纜隔室，單元隔室)，以滿足下述要求：

　　a)   防止觸及鄰近功能單元的帶電部件。

　　b)   限制事故電弧的擴大。

　　c)   防止外界物體從裝置的一個隔室進到另一個隔室。

　?。?）、使用環境條件

　　1、周?chē)諝鉁囟炔桓哂?40℃，不低于－5℃，并且24h內其平均氣溫不高于+35℃。

　　2、相對濕度在最高溫度時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度凝露。

　　3、海拔高度不超過2000米

　　4、安裝傾斜不超過5°。

　　5、沒有粉塵，腐蝕性氣體和雨水侵襲的戶內。

　?。?）、裝置特點：

　　提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升到接插件、電纜頭、間隔板帶來的附加溫升。 功能單元之間、隔離之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

　　母線平置式排列裝置的東、熱穩定性好，能承受80/176KA短路電流的沖擊。 MCC柜單柜的回路數量多至22回路，充分考慮了大單機容量發電廠、石化系統等行業自動化電動門(機)群的需要。 裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出，零序電流互感器置電纜隔室內，使安裝維修方便。 同一電源配電系統可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可以部分降低對元器件短路強度的要求。

　?。?）、功能單元

　　a、抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流800A及以下。

　　b、抽屜改變只在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

　　c、每臺MCC柜多能安裝1 1個二單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板

　　d、抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

　　e、抽屜面板具有分、合、試驗、抽出等位置的標志。

　　（5）、內部結構：

　　產品由三個封閉的柜體構成，水平母采用TMY-T2系統有鍍層的硬銅排，置于柜體后中部母線隔離室母線框內，單層布置；系統PE母排置于柜底下隔室，MCC柜垂直母線采用異型銅母線全封閉干母線室內；柜本主構架采用8MF型鋼，其它裝模數E=20mm，由各種典型部件拼裝而成，采用噴塑作為表面防護涂層；各功能室由各隔室組成，相互嚴格分開，隔室主要分為功能單元室、母線室、電纜室。各功能單元相對獨立，用鍍鋅金屬板隔離。抽屜高度模數160mm，本機MCC柜，共有6個出線回路；裝有3個模數2回；1個模數1回；2模數1回；1/2模數2回；面板具有分、合、試驗、抽出等位置的明顯標志，抽屜單元設有機械聯鎖裝置。
